Apte à équilibrer jusqu’à quatre batteries au plomb de 12V en série, le LTC3305 inclut tous les éléments lui permettant de se dispenser d’un processeur ou d’un contrôleur.

Sous la référence LTC3305, Linear Technology introduit un circuit destiné à l’équilibrage des batteries d’accumulateurs au plomb de 12V. Le principe consiste ici à transférer les charges des éléments de la batterie les plus fortement chargés vers les éléments de la batterie les plus faiblement chargés. Et ce jusqu’à égalisation.

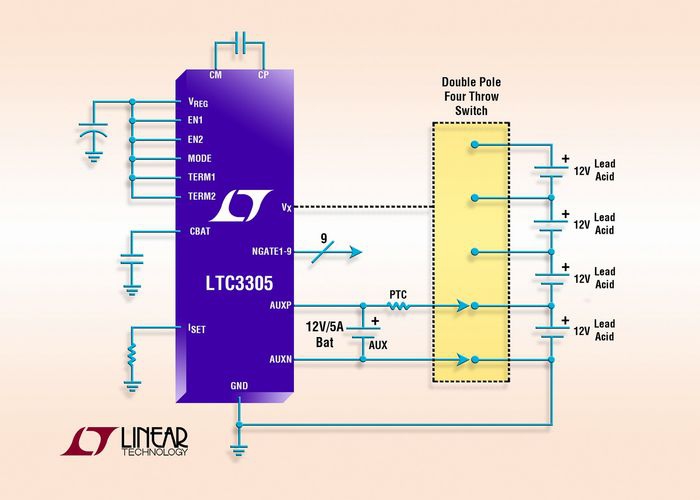

Le transfert de charges est réalisé par l’intermédiaire d’un élément de batterie de moindre capacité qui est connecté, de manière séquentielle, aux éléments de la batterie cible. L’énergie fournie lors de ce transfert s’ajoute à l’énergie totale de la batterie d’accumulateurs, ce qui accroît sa capacité. Le LTC3305 inclut tous les blocs lui permettant de fonctionner en toute autonomie, soit sans l’aide d’un processeur ou d’un contrôleur.

Une broche donne accès à deux modes de fonctionnement. Le premier est un mode à temporisation, le second est un mode continu. Dans le premier cas, une fois l’équilibrage réalisé, le LTC3305 commute en un état de plus faible charge pendant une durée programmée et rééquilibre périodiquement les éléments de la batterie. Dans le second cas, l’équilibrage se poursuit même lorsque les éléments sont chargés à la tension finale programmée. En outre, avec des composants additionnels, il est possible de réaliser l’équilibrage de batteries d’accumulateurs en série, de tension plus élevée.

Le LTC3305 est encapsulé dans un boîtier TSSOP de 38 broches à bas profil (0,75mm), à performances thermiques renforcées. Les classes E et I sont spécifiées pour un fonctionnement dans la gamme de température de jonction -40°C à 125°C. Le prix unitaire de départ du LTC3305 est de 7,36$, par quantité de 1000 pièces.
