Avec ses huit étages de puissance de 1A, le LTC3371 de Linear Technology offre autant de configurations, à 2, 3 ou 4 sorties délivrant de 1 à 4A.

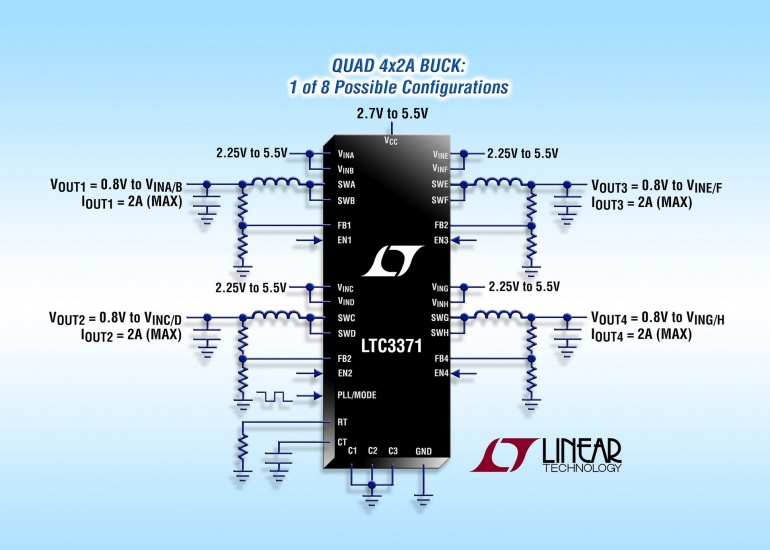

Avec le LTC3371, Linear Technology propose un gestionnaire d’alimentation d’usage général à haut niveau d’intégration, à destination des systèmes requérant plusieurs rails basse tension. Le circuit inclut quatre convertisseurs DC-DC abaisseurs synchrones, chacun alimenté par une tension d’entrée indépendante dont la valeur est située dans l’intervalle 2,25 à 5,5V. Pour une flexibilité maximale, les huit étages de puissance de 1A sont configurables, afin de fournir 2, 3 ou 4 canaux de sortie délivrant de 1 à 4A. Dans le détail, les huit configurations possibles sont les suivantes : 2A/2A/2A/2A, 3A/2A/2A/1A, 3A/3A/1A/1A, 4A/2A/1A/1A, 3A/3A/2A, 4A/2A/2A, 4A/3A/1A et 4A/4A.
La connexion en parallèle s’effectue en combinant les broches VIN et SW des étages de puissance et en programmant la configuration voulue via les broches C1-C3. Une seule inductance peut être utilisée par chaque régulateur abaisseur, et tout étage de puissance non utilisé peut être ajouté à l’un des huit canaux de puissance pour améliorer le rendement total.
Les seuils des broches de validation, les sorties indépendantes de réinitialisation à la mise sous tension, la minuterie de chien de garde et le gestionnaire de température de la puce du LTC3371 fournissent une séquence de démarrage et une gestion du système souples et fiables.
Tous les régulateurs à découpage sont compensés en interne et requièrent seulement des résistances de boucle de régulation externes pour fixer les tensions de sortie. La fréquence de commutation commune est programmable par l’intermédiaire d’une résistance externe. Elle est fixée par défaut à 2MHz, mais elle peut aussi être synchronisée sur un oscillateur externe. Les régulateurs à découpage offrent deux modes de fonctionnement : le fonctionnement en mode rafale (Burst Mode) pour un rendement élevé sous de faibles charges et le mode PWM continu forcé pour générer moins de bruit. Les régulateurs abaisseurs sont déphasés par incrément de 90° afin de réduire le bruit et l’ondulation d’entrée. Ils disposent d’une limitation de courant, d’un démarrage progressif et d’une protection contre les courts-circuits.
Le LTC3371 est disponible selon deux formats de boîtiers de 38 broches, à performances thermiques renforcées, de types QFN de 5x7mm et TSSOP. Les classes E et I sont spécifiées pour un fonctionnement avec une température de jonction de -40°C à 125°C/ La classe H est quant à elle spécifiée entre -40°C et 150°C. Le prix unitaire de départ, pour la classe E, est de 4,40$ pour une quantité de mille pièces.
