Incluant le contrôleur DC-DC, les commutateurs de puissance, l’inductance et la circuiterie de compensation, le « µModule » LTM4625 de Linear Technology se contente de trois composants passifs.

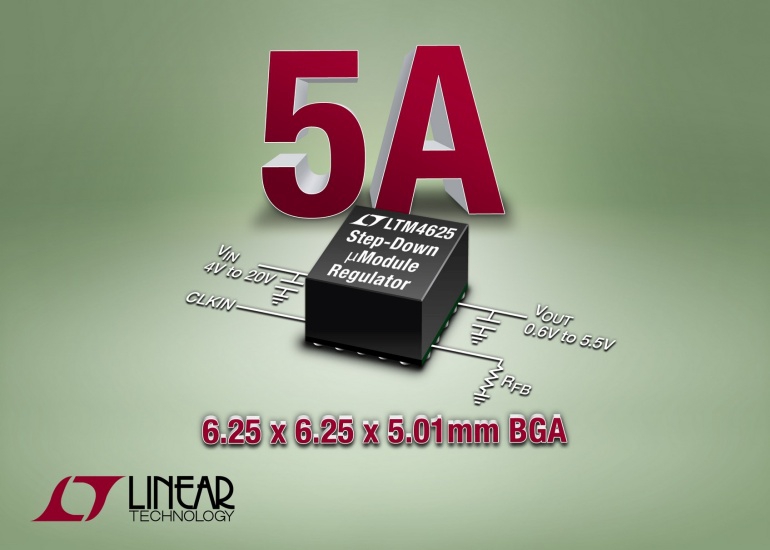

Nouveau membre de la famille des « µModule » de Linear Technology, le LTM4625 prend la forme d’un régulateur à découpage, abaisseur de tension, en boîtier BGA de 8,25×6,25×5,01mm. A l’instar de ses prédécesseurs, le LTM4625 inclut le contrôleur DC-DC, les commutateurs de puissance, l’inductance et la circuiterie de compensation.

Acceptant une tension d’entrée comprise entre 4V et 20V, ce module de 5A requiert seulement deux condensateurs céramique au format 1206 et une résistance de taille 0603. De fait, la solution complète se contente de 0,5cm² sur une carte de circuit imprimé double face. Une tension régulée, ajustable entre 0,6V et 5,5V, précise à ±1,5% près, est fournie

La fréquence de commutation est quant à elle comprise entre 800kHz et 4MHz. La synchronisation sur une horloge externe (de 700kHz à plus de 1,3MHz) est également possible.

Avec l’ajout d’une tension de polarisation de 4V ou plus, le LTM4625 est susceptible de fonctionner à partir d’une tension d’entrée aussi basse que 2,375V. Il dispose en outre de protections contre les surtensions, les surintensités et els dépassements de température.

D’ores et déjà disponible, le LTM4625 fonctionne entre -40°C et +125°C. Son prix unitaire de départ est de 6,84$, par quantité de 1000 pièces.
