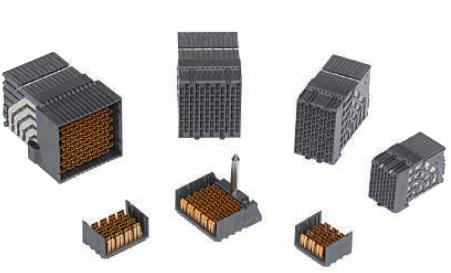

La série Impel de Molex constitue une offre de connecteurs fond de panier qui mise tout sur la souplesse pour faciliter les évolutions des systèmes vers de plus hauts débits. L 'évolution rapide des transmissions à haut débit impose aux concepteurs de systèmes en châssis, la mise à niveau régulière des cartes de fond de panier, voire la refonte de leurs équipements… Pour limiter ces contraintes et faciliter les opérations de mise à jour, Molex lance son offre Impel, une série de connecteurs fond de panier, résolument axée sur la souplesse. L'objectif est, en effet, de construire une architecture qui fonctionne avec les débits des systèmes actuels tout en prévoyant les évolutions futures par un choix adapté de connecteurs parmi les nombreux modèles de la gamme Impel. Les migrations vers de nouveaux débits sont mises en œuvre par le biais d'options sur les connecteurs de cartes filles, le tout dans une plage de débit de transmission allant de 25 à 40Gbit/s. Pour bien marquer le caractère flexible de cette offre, le connecticien Molex propose des modèles variés permettant un grand nombre de configurations. Si l'on part du critère de l'orientation de la carte fille, trois choix sont disponibles: orientation conventionnelle, coplanaire ou orthogonale. Le premier choix se compose de connecteurs pour cartes filles à angle droit à emboîter dans des embases de fond de panier verticales. Ces modèles sont formés de 3 ou 6 rangées de paires différentielles avec un pas de 1,9mm, permettant d'atteindre une haute densité de 80 paires par pouce linéaire. Un autre modèle, profitant d'un plus grand pas de 3mm, donne la possibilité au concepteur de router 4 paires différentielles à la place de 2, sous la forme de 2 paires par couche de circuit imprimé. Cette option de routage quadruple allie gain de place et réduction du nombre de couches de circuit. la série de connecteurs fond de panier Impel offre un large choix de modèles, pour prendre en compte le plus de configurations possible en orientation conventionnelle, coplanaire ou orthogonale des cartes filles. Toujours en quête de plus de souplesse pour le concepteur, le système Impel propose également une configuration coplanaire. Elle présente souvent l'avantage de permettre la conservation d'un équipement existant en y connectant une carte complémentaire qui assure sa mise à niveau. La solution Impel consiste alors en un connecteur pour carte fille à angle droit qui s'emboîte dans une embase à angle droit. Une dernière configuration, mais pas la moindre, consiste à connecter des cartes filles avec une orientation orthogonale sur une carte de milieu de panier. Les connecteurs Impel proposés dans ce cas, sont constitués de 3 à 6 rangées de paires au pas de 2,35 mm, formant des nœuds de 18 à 72 paires différentielles. Mais l'intérêt de la solution orthogonale ne s'arrête pas là. Ces connecteurs permettent en effet le raccordement direct des cartes en s'affranchissant du milieu de panier qui n'a plus lieu d'être. Bilan : des liaisons plus courtes et plus rapides, une meilleure circulation d'air et un gain d'espace qui bénéficient à l'ensemble du châssis. pas d'impasse sur la qualité, bien au contraire Si l'offre Impel a beaucoup misé sur la souplesse de ses modèles, cela ne s'est pas fait au détriment de la qualité des connexions et de l'intégrité du signal. Molex a d'ailleurs déposé un brevet pour sa technologie Impel de paires différentielles étroitement couplées. Pour les caractéristiques électriques, on retiendra que l'impédance nominale des composants s'élève à 92 O et que le phénomène de diaphonie est très réduit. Au niveau de l'interface de connexion, la conception des broches disposées en quinconce, améliore l'isolation mécanique, limite le risque de broche pliée et garantit le bon séquençage des signaux pour éviter tout dommage électrique lors du raccordement. Côté montage sur le circuit imprimé, les composants disposent de terminaisons à insertion en force, déclinées en deux options de diamètre: 0,36 ou 0,46mm. Avec la souplesse et les performances de ses connecteurs Impel, Molex cible clairement les applications exigeantes en haut débit et qui requièrent donc des équipements particulièrement évolutifs pour s'adapter en permanence aux technologies de pointe. Les secteurs des télécommunications (commutateurs, routeurs) et des réseaux (serveurs, stockage de données) sont concernés en premier lieu, ainsi que les applications industrielles, militaires et aérospatiales qui peuvent s'avérer aussi gourmandes en bande passante. Sachant l'importance que revêt le choix de l'architecture du système pour ses évolutions futures, Molex met à la disposition des concepteurs son outil de configuration, le Backplane Pin Map Configurator , accessible en ligne. Ce programme guide l'utilisateur dans le choix de composants adaptés à son application de fond de panier et réalise un schéma de brochage détaillé. Un moyen très économique, selon Molex, de réduire le temps de mise sur le marché d'un système aux performances optimales.

Des Connecteurs Fond De Panier Prêts Pour Le Haut Débit D’aujourd’hui Et De Demain
