Vicor a levé le voile sur les premiers modules réalisés à partir de sa plate-forme de convertisseurs de puissance ChiP (Converter Housed In Package), présentée en mars 2013 lors de la conférence APEC (Applied Power Electronics Conference and Exposition). Afin d’améliorer la gestion thermique et accroître fortement la densité de puissance, les ChiP tirent profit de structures magnétiques avancées, intégrées dans des substrats d’interconnexion à haute densité avec des semi-conducteurs de puissance et des Asic de contrôle.

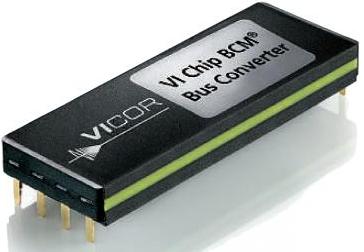

A partir d’une tension nominale de 380 V et d’un facteur de transformation de 1/8, ces nouveaux modules convertisseurs de bus (BCM, Bus Converter Module) fournissent 1,2 kW sous 48 V, avec un rendement maximal de 98 %. Lorsque la tension du bus primaire est comprise entre 260 et 410 Vdc, la tension de sortie non régulée évolue entre 32,5 et 51,3 Vdc. L’isolation est quant à elle de 4242 Vdc.

Ces convertisseurs de bus sont disponibles en boîtiers 6123 de 63,3×22,8×7,3 mm à broches traversantes, sachant que des variantes CMS seront ultérieurement proposées. Cela se tarduit par une densité de puissance de 115 W/cm3, une valeur quatre fois supérieure à celle obtenue avec les solutions concurrentes, indique la société.
