Intégrant notamment un gestionnaire de courant, un commutateur Dmos de 65 V/350 mA et une diode Schottky, le LT3905 de Linear Technology offre une précision de 2 % entre 3 µA et 3 mA.

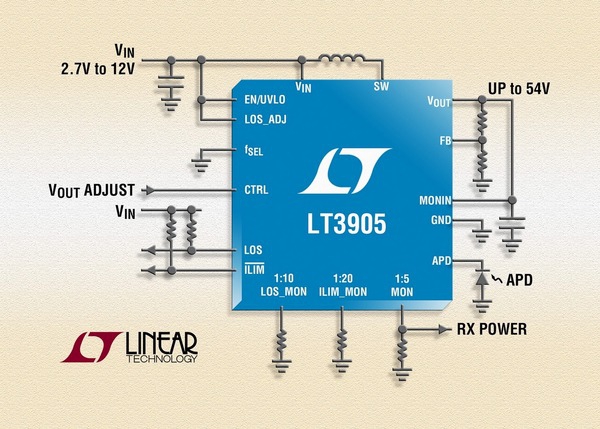

Le LT3905 de Linear Technology est un convertisseur DC-DC élévateur conçu pour polariser les diodes à avalanche APD (avalanche photodiode) insérées dans les récepteurs optiques. Un tel circuit a pour mission de contrôler le courant dans la photodiode, côté haut, sur une plage dynamique de cinq décades et avec une précision relative meilleure que 2 % entre 3 µA et 3 mA.

L’intensité maximale du courant dans la photodiode est programmée via une unique résistance. Le réglage de la tension de sortie procure un contrôle dynamique de la polarisation et l’indicateur de perte de signal, programmable, signale un faible courant dans l’APD. Enfin, un limiteur de courant protège la photodiode en cas de surcharge.

Outre les éléments cités, le composant inclut un commutateur de puissance Dmos 65 V/350 mA et une diode Schottky. La fréquence de commutation de 1 MHz ou 2 MHz permet au concepteur de choisir le compromis entre le rendement énergétique et l’empreinte sur la carte.

Le LT3905 est d’ores et déjà disponible en boîtier QFN-16 de 3×3 mm. Une version industrielle, estampillée LT3905IUD, est testée et garantie pour fonctionner avec une température de jonction comprise entre -40°C et 125°C.
