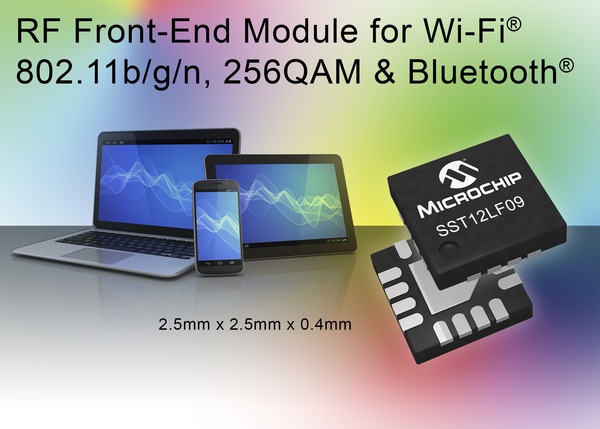

Dans un boîtier de 2,5 mm de côté, le SST12LF09 embarque un amplificateur de puissance, un LNA et un commutateur d’antenne à faibles pertes.
Avec le SST12LF09, Microchip introduit un module frontal RF à 2,4 GHz pour les réseaux sans fil conformes aux normes IEEE 802.11b/g/n. Le dit module combine un amplificateur de puissance, un LNA et un commutateur d’antenne Rx/Tx. Les ports RF d’entrée et de sortie sont adaptés 50 Ohms et ne requièrent aucun condensateur de blocage de la composante continue.
Le tout est embarqué dans un boîtier QFN à 16 broches, dont les dimensions sont de 2,5×2,5×0,4 mm.
La société met en avant d’excellentes caractéristiques de linéarité en émission. Avec la possibilité de délivrer jusqu’à +17 dBm avec une EVM de 3 %, en mode IEEE 802.11g à 54 Mbit/s. Ou encore +15 dBm avec une EVM de 1,75 %, dans le cas d’une modulation QAM-256 et une bande passante de 40 MHz.
Par quantité de 10 000 pièces, le SST12LF09 est proposé à un prix unitaire de 0,6 $. Des cartes d’évaluation sont par ailleurs disponibles.
