Le Multi Line Assist de Göpel electronic facilite l’assemblage des PCB

Le 14/03/2025 à 8:37 par Arnaud Pavlik

Travailler rapidement et sans erreur lors de l'assemblage manuel des PCB, tel est l’objectif du Multi Line Assist de Göpel electronic.

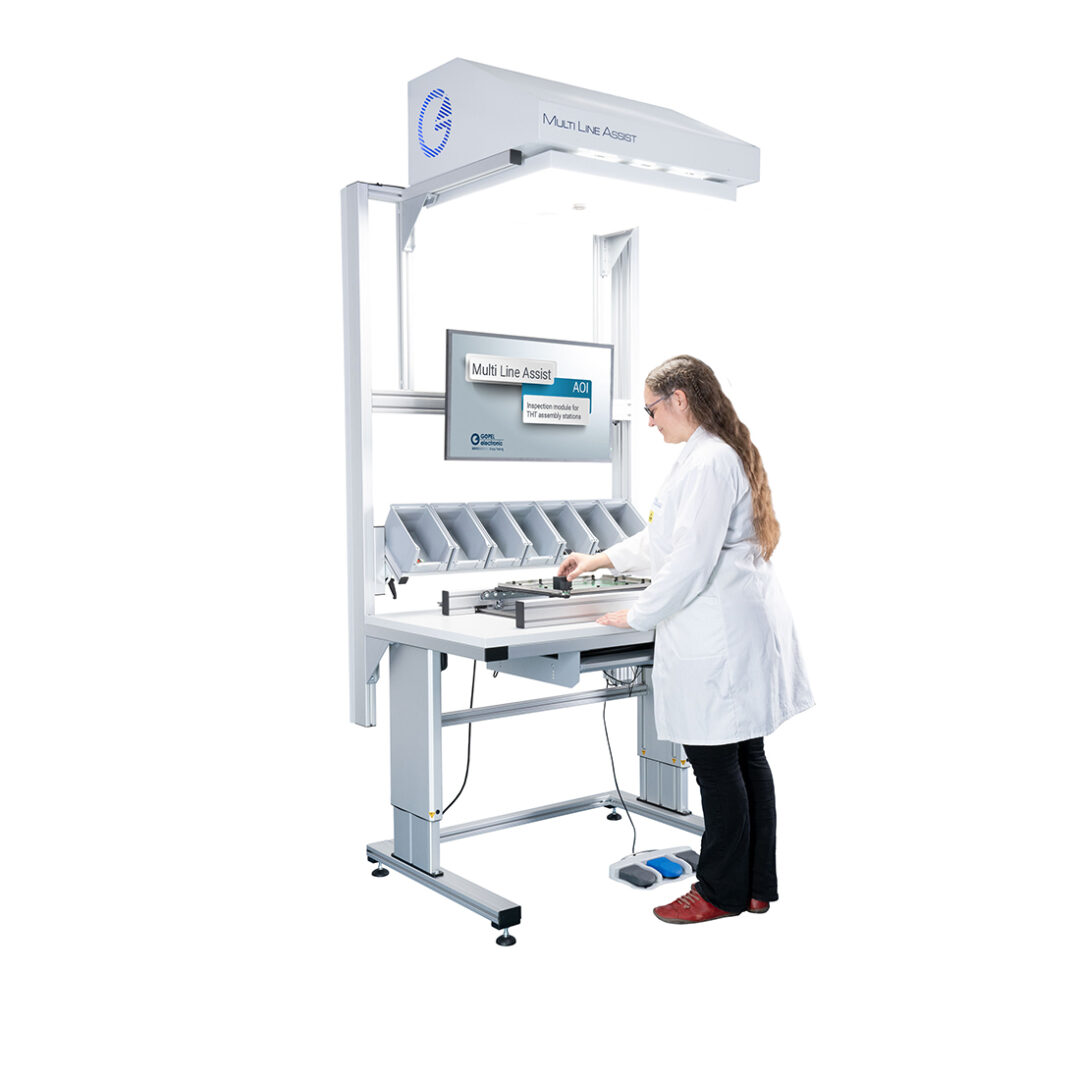

Il s’agit d’un module AOI qui guide l'opérateur durant le processus d'assemblage, et qui vérifie en continu sa bonne réalisation. Le poste de travail 100% automatisé guide l'opérateur étape par étape tout au long du processus de placement. Dans ce cas, les informations de placement sont projetées directement dans le champ de vision de l'opérateur sur la table de placement. Après chaque placement, les éventuelles erreurs sont immédiatement détectées pour être corrigées avant le soudage. Pour cela, le logiciel Pilot intégré est à la manœuvre : il détecte et signale les écarts lors du placement et indique l'erreur à l'opérateur via un marquage projeté directement sur l'assemblage. Techniquement, le Multi Line Assist est équipé d'un « puissant » module AOI avec une unité de capture d'images de 47 mégapixels et un système d'éclairage à Led flexible. Cela garantit une qualité d'image et une résolution de détail optimales avec une zone d'inspection allant jusqu'à 660x 50mm. Trois résolutions avec trois tailles de champ d'image différentes sont disponibles. Le module caméra vérifie la présence, la position et la couleur des composants THT. En outre, les codes 2D ou les codes-barres étiquetés ou gravés au laser peuvent être lus et les textes reconnus. La combinaison d'un processus de placement guidé et d'une inspection en direct après chaque placement garantit une qualité d'assemblage THT professionnelle. La vitesse d'inspection culmine à 800cm²/s. L'intégralité du circuit imprimé peut être inspectée d'un seul clic.
