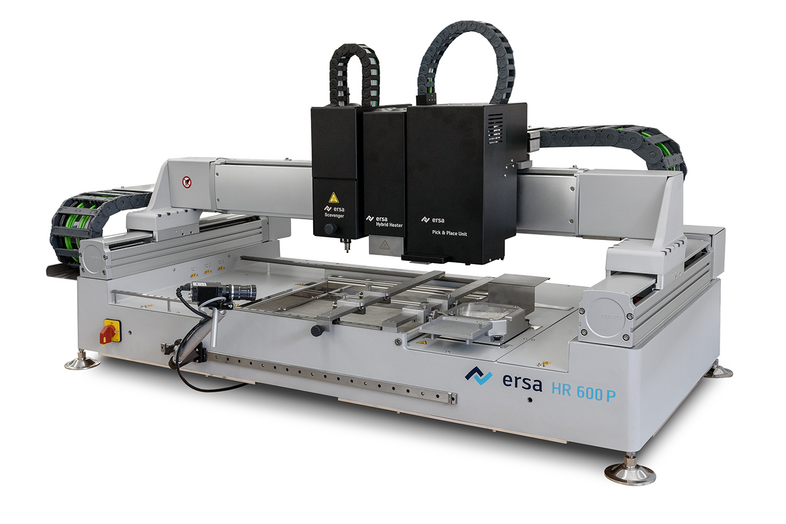

Lors du dernier salon Electronica, Ersa Kurtz a présenté son nouveau système de reprise de cartes électroniques baptisé HR 600P.
Ce système de retouche assure l’élimination automatique des résidus de soudure. Aux dires du Munichois, la soudure est améliorée par les éléments infrarouges de l’émetteur inférieur, qui chauffent l’assemblage de façon homogène. Conjuguant rayonnement infrarouge et chauffage par convection, la tête hybride chauffe précisément les composants par le haut. Des composants mesurant de 1×1 mm à 60×60 mm peuvent être dessoudés, placés et soudés automatiquement avec une qualité de placement supérieure à ±50 µm. Chaque composant est placé à l’aide d’une pince à vide via un système d’axes précis. Pour la régulation de température en boucle fermée, des thermocouples de haute précision ou le thermocouple virtuel numérique sans contact (VTC) peuvent être employés. Une caméra de processus de refusion avec éclairage LED, ainsi que le logiciel d’exploitation HRSoft 2 (tournant sous Windows), surveillent et documentent le fonctionnement. Le HR 600P peut également être connecté aux systèmes MES (manufacturing execution system) du client avec le logiciel HRSoft 2.
Le HR 600P est disponible en différentes versions. Une première permet à l’utilisateur de traiter des assemblages allant jusqu’à 642x423mm. Une autre version, avec une cassette chauffante abaissée, crée un espace libre additionnel sur la face inférieure de l’assemblage pour les structures hautes. Les deux versions peuvent se combiner. Le HR 600P peut s’utiliser avec la station Ersa Dip&Print, qui applique la quantité définie de flux ou de pâte à braser sur les composants. Avant le soudage d’un nouveau composant sur le PCB, la soudure restant sur celui-ci après le dessoudage doit être supprimée ; dans cette optique, un module de récupération optionnel (dénommé Auto Scavenger SC 600) extrait automatiquement la soudure restante des pastilles sans toucher la surface du circuit imprimé. L’Auto Scavenger SC 600 peut être installé ultérieurement sur le HR 600P, et est entièrement intégré dans le logiciel HRSoft 2.
