La série 104HT convient à une large gamme d’applications nécessitant une tolérance à des températures plus élevées. Ceux-ci incluent les VE, le solaire, les testeurs de circuits intégrés d’instrumentation HT et plus encore.

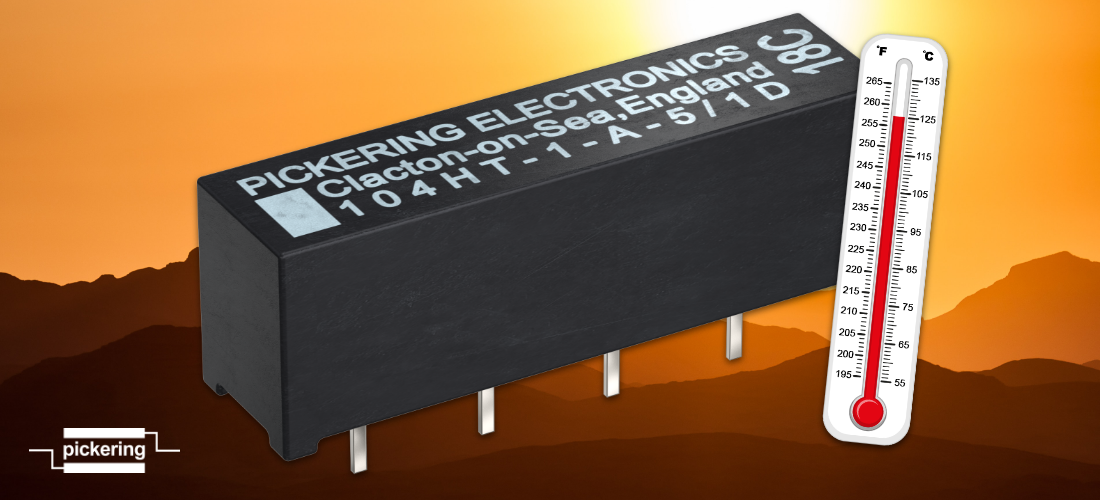

Pickering Electronics, une entreprise renommée pour ses progrès remarquables dans la miniaturisation des relais Reed et ses performances supérieures au cours des 50 dernières années, a lancé aujourd’hui un nouveau relais reed simple en ligne, haute tension, haute température, pouvant fonctionner jusqu’à 125 °C. Le nouveau relais de la série 104HT appartient à une famille de relais reed haute tension miniatures et est disponible dans le boîtier SIL sur un pas de 6,35 mm (0,25 in), avec une capacité de tension de sécurité jusqu’à 4 kV.
« Lors de l’évaluation des performances de relais Reed typiques, il est important de garder à l’esprit que des températures supérieures à 85 °C peuvent avoir un impact négatif sur leur fonctionnalité. En concevant ces dispositifs avec un entraînement magnétique accru et en utilisant des matériaux d’enrobage spécialisés pour maintenir la résistance d’isolation, Pickering peut désormais proposer des relais Reed qui fonctionnent à des températures élevées allant jusqu’à 125 °C, et même plus dans les modèles conçus sur mesure. », a déclaré Kevin Mallett, spécialiste technique chez Pickering Electronics.
Les relais reed de la série 104 de Pickering sont dotés d’un blindage mu-métal interne, contrecarrant efficacement toute interaction magnétique. En option supplémentaire, un blindage électrostatique est également disponible. Ces relais polyvalents sont disponibles dans une gamme de configurations, y compris 1 forme A, 2 forme A et 1 forme B, et peuvent être équipés de bobines de 5, 12 ou 24 V, avec une protection par diode interne en option.
Avec quatre types d’interrupteurs secs au choix, ces relais sont capables de résister à 1,5; 2; 3 ou 4 kV DC. Pour ceux qui nécessitent des tensions de séparation plus élevées, les versions 3 kV et 4 kV ont été conçues avec un dégagement accru entre le commutateur et les broches de la bobine pour s’adapter à la tension plus élevée. Si l’utilisateur a besoin de tensions nominales encore plus élevées ou de la capacité de résister à des températures plus élevées, Pickering propose une variété d’options de construction spéciales ou des conceptions entièrement personnalisées conçues pour répondre à des exigences uniques. Des dispositifs mouillés au mercure sont également disponibles pour les applications où une commutation sans rebond est requise. Ceux-ci sont évalués à une distance minimale de 1500 V CC, une commutation de 500 V CC jusqu’à 50 W.
Pour les utilisateurs qui ont besoin d’un relais reed fiable qui peut bien fonctionner dans des environnements à haute température, les nouveaux relais reed haute température et haute tension de la série 104 valent la peine d’être considérés. Conviennent à une variété d’applications, y compris les testeurs de semi-conducteurs à signaux mixtes, les testeurs de câbles haut de gamme, les testeurs de fond de panier, l’électronique médicale, les véhicules électriques, l’énergie solaire et l’instrumentation haute tension.
