Le distributeur Farnell a complété son catalogue avec un dispositif de correction du facteur de puissance (PFC) analogique sans pont de 1kW, qui utilise la topologie dite Barbi de STMicroelectronics et Würth Elektronik.
Cette topologie de correction du facteur de puissance (PFC) sans pont est censée améliorer l’efficacité et la densité de puissance. Elle permet de remplacer le pont redresseur conventionnel à quatre diodes par deux transistors Mosfet fonctionnant comme un redresseur synchrone afin d’améliorer encore l’efficacité. Bien que cette approche soit sans pont, elle peut toujours être commandée par un contrôleur analogique et ne requiert pas de circuit de commande de transistor complexe, puisque les commutateurs sont commandés uniquement par des pilotes de grille LS.

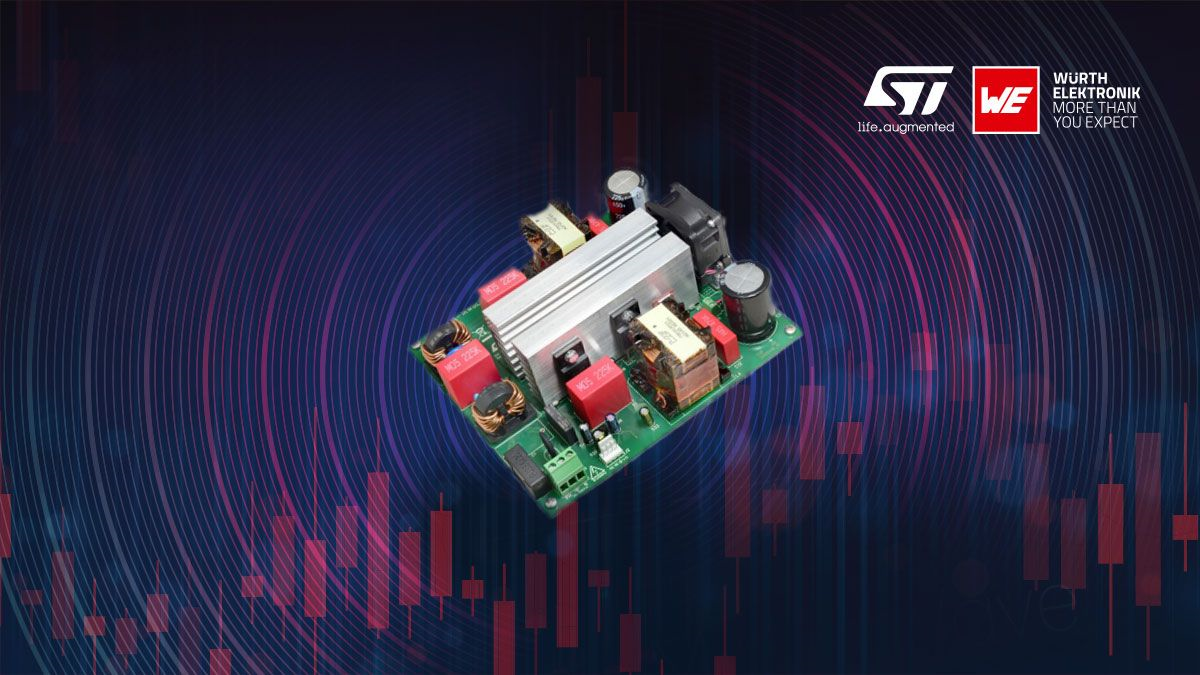

La carte de démonstration EVL4986A-1KWBL basée sur cette topologie sert de prérégulateur PFC sans pont capable de fournir une puissance de sortie de 1kW (400 VDC) à partir d’une large gamme de tension d’entrée de 90 à 265VAC à une fréquence de 45-65Hz. Elle se base sur le nouveau contrôleur de facteur de puissance CCM L4986A à mode courant de crête, et peut servir de convertisseur frontal pour une puissance allant jusqu’à 1kW. Cette carte est conçue pour répondre aux normes IEC61000-3-2 et JEITA-MITI. Les dimensions de la carte sont de 145 x 160 millimètres, pour une hauteur de 35mm. Le circuit imprimé utilisé est de type double face, en FR-4 de 70µm, conception mixte PTH/SMT (plated through-hole/surface mount technology). La carte peut s’envisager dans les alimentations industrielles et médicales à commutateur, les luminaires Led de haute puissance, l’électronique grand public, ainsi que les alimentations de serveurs.
Les produits « phares » de la carte comprennent le contrôleur PFC L4986, le Mosfet de puissance STW69N65M5, la diode SiC STPSC12065 et le pilote de grill double PM8834 de STMicroelectronics. Ces composants sont adaptés à une variété d’applications qui imposent un rendement élevé, une densité de puissance supérieure et des performances « exceptionnelles », assure Farnell. Pour sa part, Würth Elektronik fournit l’inductance de ligne d’alimentation en mode commun 750319521, les condensateurs à film WCAP-FTBE et WCAP-FTX2, et l’inductance de ligne d’alimentation en mode commun WE- CMBNC. Ces composants sont conçus pour répondre aux exigences de haut rendement des topologies de correction du facteur puissance. Ils autorisent un comportement EMC (electromagnetic compatibility) élevé, des propriétés d’auto-réparation, et une suppression large bande pour le bruit de mode commun.
