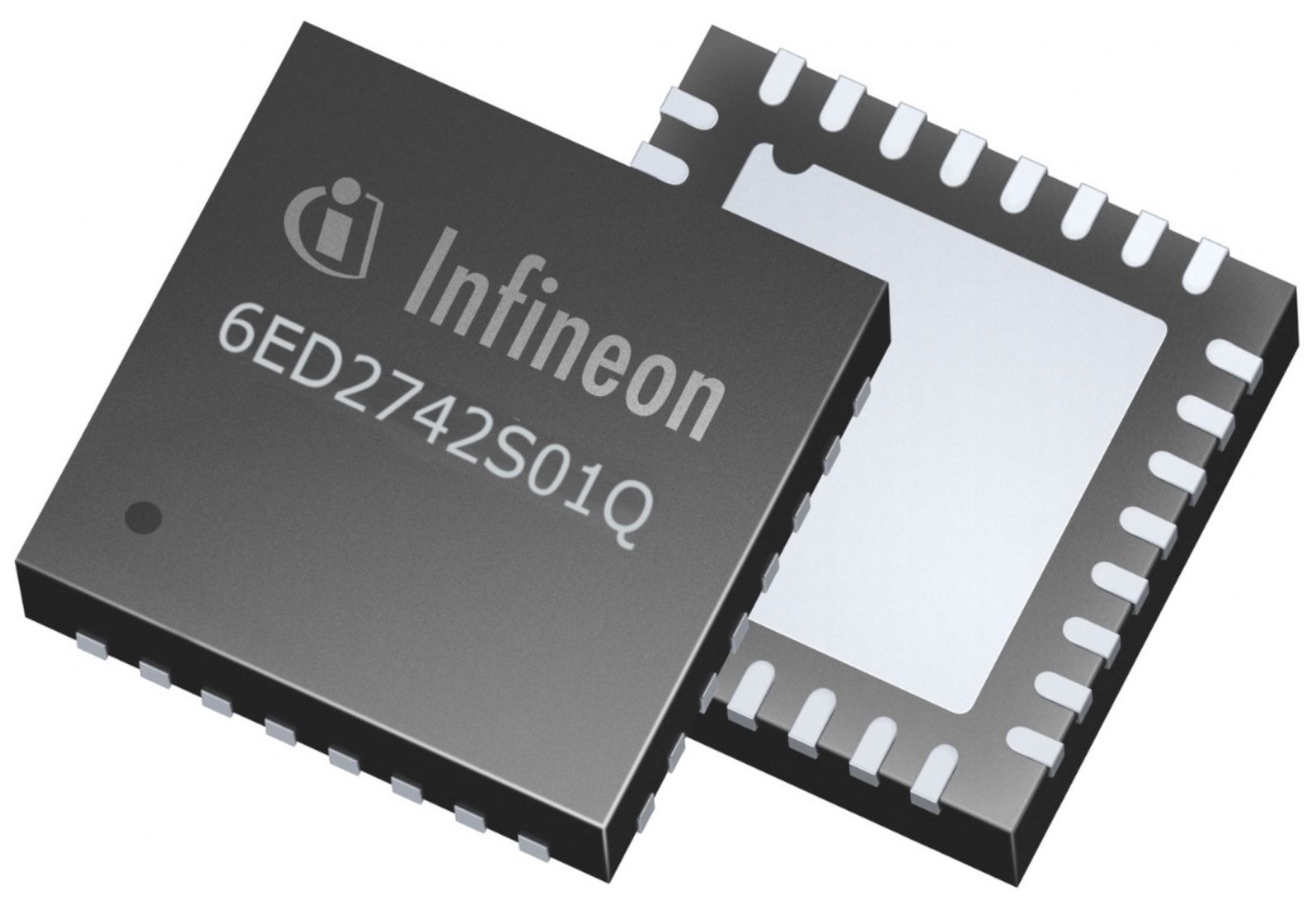

Infineon a particulièrement veillé à la facilité d’utilisation lors du développement du Motix 6ED2742S01Q, un pilote de grille triphasé 160V fabriqué sur substrat SOI (silicium sur isolant). Ce circuit intègre en effet une gestion d’alimentation complète qui lui permet de fonctionner sur une tension de batterie allant de 10,8 à 120V. Il convient entre autres à la commande de moteur BLDC dans la robotique, l’outillage, les drones et les véhicules légers.

Le 6ED2742S01Q comprend des diodes d’amorçage alimentant trois condensateurs bootstrap externes côté haut. Côté bas figure un amplificateur de mesure de courant à gain paramétrable. Le circuit supporte un courant de 1A en source et 2A en sink, avec un délai de propagation et un délai de temps mort minimal de 100ns. Il est proposé dans un boîtier QFN32 de 5x5mm.
