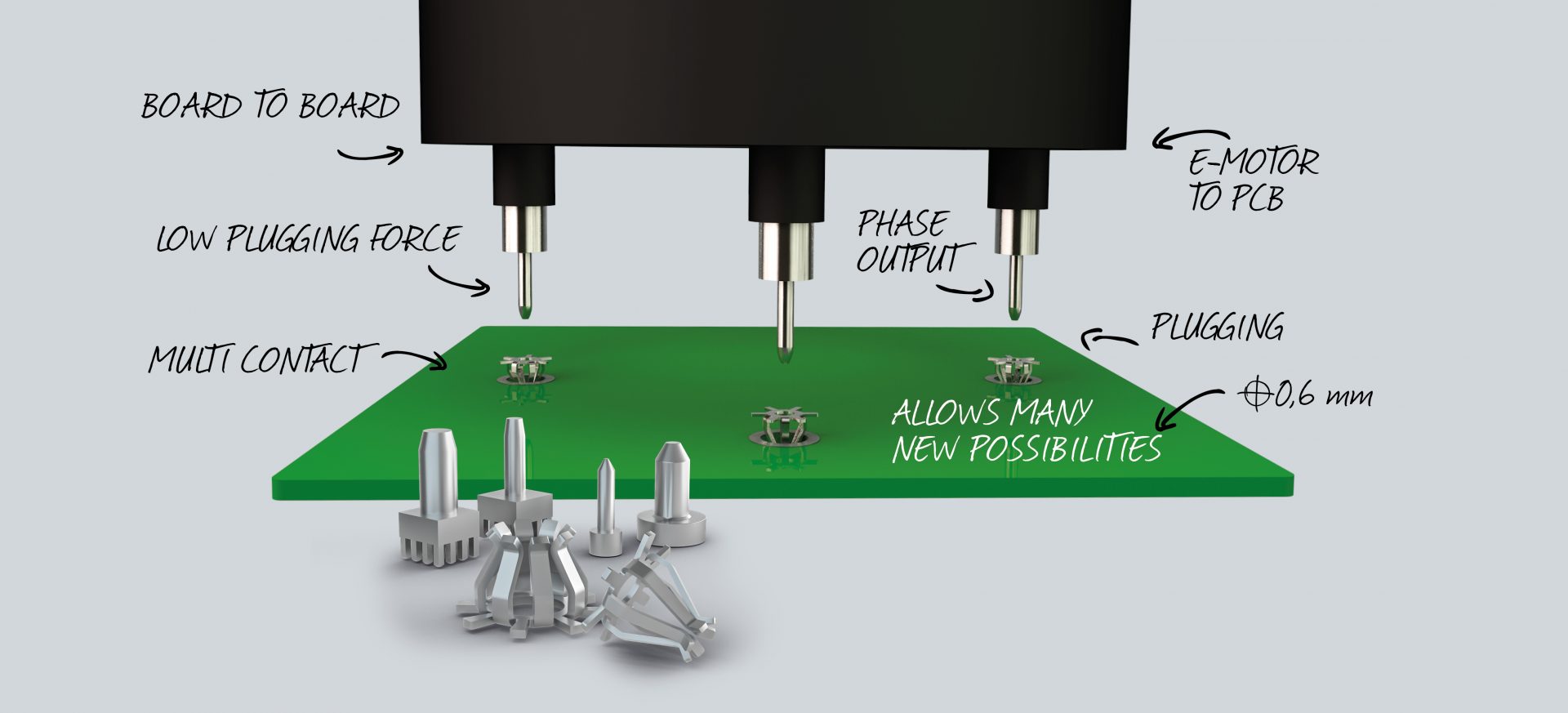

Depuis plus de 5 ans qu’il existe, le LF PowerBasket, un composant de raccordement de puissance sur circuit imprimé développé par Würth Elektronik ICS, est rapidement monté en popularité au sein des développeurs de cartes électroniques. Compacts et capables de conduire des courants de plus de 100 A, ces connecteurs « plug&play » facilitent grandement l’assemblage et la maintenance et peuvent être utilisés en tant que contacts multiples sur une carte électronique.
La grande force de ce connecteur est de permettre une connexion rapide, que l’on peut enficher et retirer à souhait, particulièrement utile lorsque des problématiques d’assemblage ou de maintenance se posent. De par sa tolérance plus grande par rapport à l’élément mâle, il est aisé d’en utiliser plusieurs (des dizaines) sur une carte électronique sans que les forces d’insertion deviennent trop élevées, grâce à la compensation des tolérances.
Il a d’ailleurs été développé dans l’idée de raccorder un moteur triphasé par l’intermédiaire de 3 LF PowerBasket sur un circuit imprimé pour répondre aux enjeux de compacité des vélos électriques, mettant parfaitement en œuvre la règle d’or de l’électronique d’aller au plus simple, au plus court et au plus efficace.
En plus de cet exemple de connexion carte à composant, il est possible d’effectuer des connexions cartes à cartes ou cartes à faisceaux en fonction du choix de l’élément mâle. Dans la gamme, une version munie d’un boitier plastique noir pour guider l’insertion est également disponible.
Sa fabrication par emboutissage réduit fortement la quantité de matière nécessaire, le rendant à la fois plus léger et plus avantageux économiquement que d’autres solutions de connexions disponibles sur le marché. De plus cela lui permet d’être fabriqué dans un alliage sans plomb, en accord avec les ambitions de la norme RoHS.
Les contacts à courants élevés press-fités LF PowerBasket ont par ailleurs passé avec succès les tests de vibration selon la norme ISO 16750-3. Le LF PowerBasket en version CMS a quant à lui passé avec succès les tests de vibration selon la norme LV214 PG19. Cela illustre parfaitement l’expertise de Würth Elektronik ICS dans le design et la production de composants de raccordement de puissance sur-mesure.
