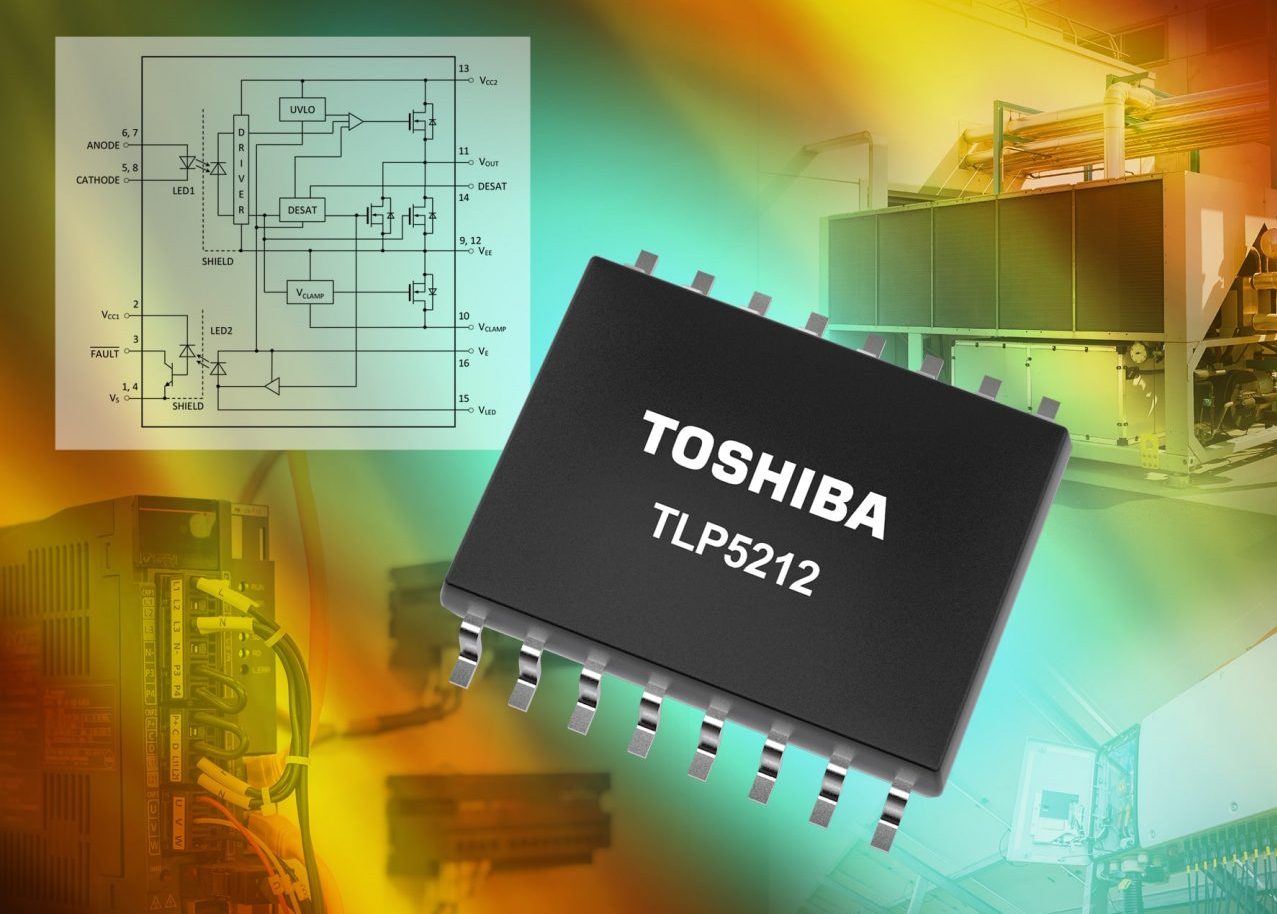

Les onduleurs, les montages photovoltaïques ou encore les alimentations sans coupure ont besoin de circuits de commande pour étages de puissance ainsi que d’une isolation électrique fiable les protégeant des surintensités. Le TLP5212 présenté par Toshiba remplit ces deux fonctions. Il s’agit d’un photocoupleur assorti d’un pilote de grille 2,5A pour transistors IGBT et Mosfet de puissance. Pour l’occasion, le Japonais a mis en œuvre une nouvelle sortie totem à deux Mosfet canal N optimisée pour les équipements industriels.
Le circuit ne manque pas de fonctions de protection : détection de désaturation d’IGBT, pince active de Miller, verrouillage en cas de sous-tension et sortie Fault. Serti dans un boîtier SO16L de 10,3x10x2,3mm, il présente un délai de propagation de 250ns avec une variation de +/-150ns et une isolation de 5000Veff, et fonctionne entre -40 et 110°C. Ce modèle nécessite un signal d’entrée pour se réarmer quand une fonction de protection a été activée ; une version à réarmement automatique après un certain délai est en cours de développement sous la référence TLP5222.
