L’Allemand Fischer Elektronik est un spécialiste des questions portant notamment sur la protection, la connexion et la dissipation pour les matériels électroniques. Sur ce dernier point, le concepteur et fabricant souligne l’importance de la dissipation de la chaleur des composants sur les cartes de circuits imprimés (PCB). Et de citer la concentration de différents blocs fonctionnels en un seul composant, pas forcément du goût du PCB. La chaleur excessive dégrade les composants électroniques, mais également les points de soudure et le matériau dudit PCB, plus encore dans le cas d’applications multiples.

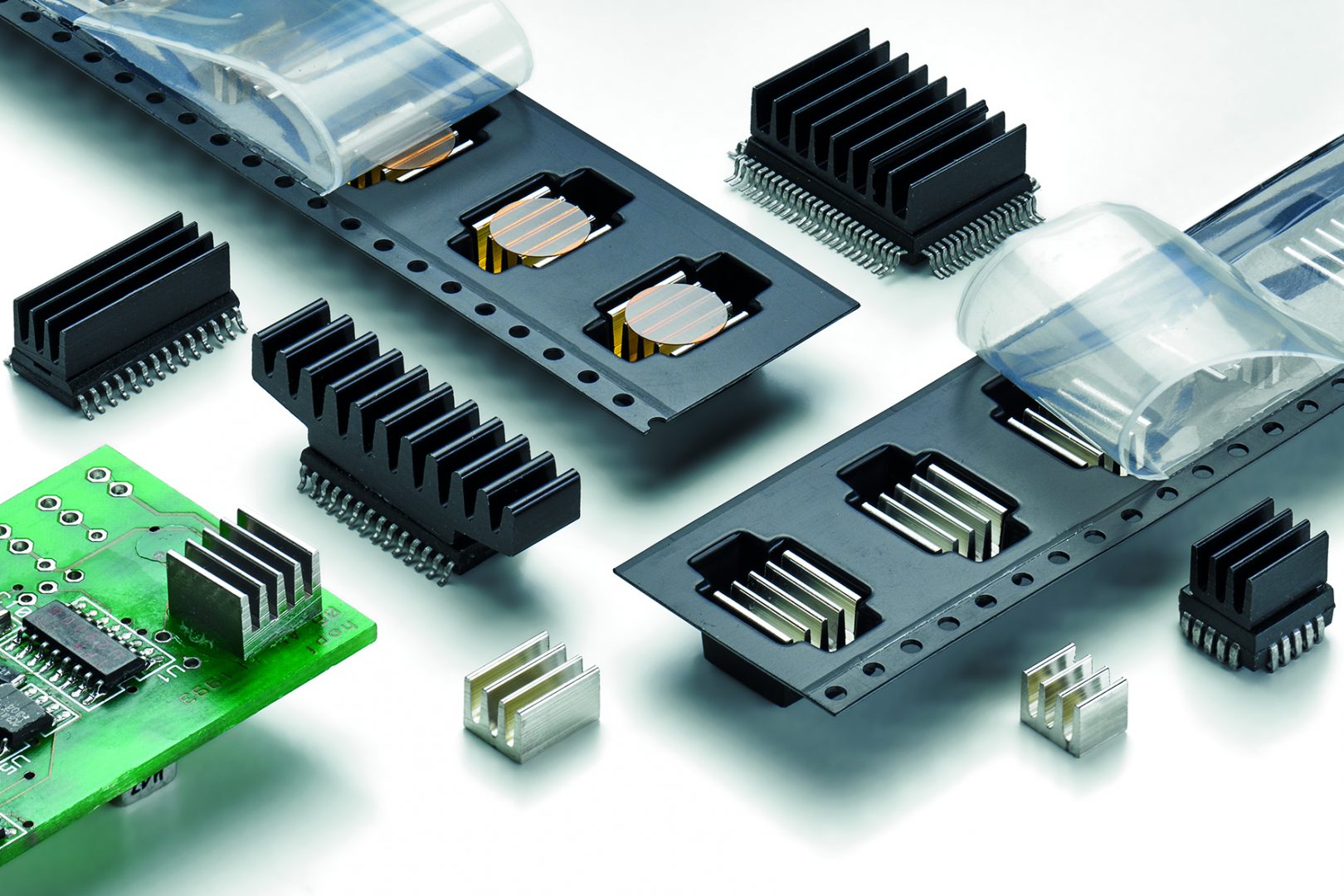

La société préconise alors fortement l’utilisation de dissipateurs thermiques, comme ceux issus de sa gamme ICK SMD. À l’avenir, différents types seront également disponibles en tant que tape & reel (bande & bobine). Ces dissipateurs CMS se composent d’un alliage d’aluminium à haute conductivité thermique et sont fabriqués par extrusion. La géométrie des dissipateurs ainsi que leur poids sont adaptés pour un montage en surface sur les PCB. Le plus petit modèle dissipateur CMS fabriqué par extrusion possède une surface de contact de 31,5mm², pour une masse de 0,24g : un montage direct sur la surface du composant est donc possible, sans que la soudure du composant sur la carte imprimée ne soit endommagée par un stress mécanique. Les dissipateurs CMS sont disponibles dans un format anodisé noir et étamé pour le soudage. Le montage des dissipateurs anodisés noirs sur le composant s’effectue à l’aide d’adhésifs double-face ou de colles thermoconductrices à base de résine époxy à deux composantes.

Pour les formes d’emballage standard, tel que le tape & reel, « le dissipateur thermique CMS peut être traité et manipulé comme n’importe quel autre composant », affirme la société fondée en 1968. La position du dissipateur thermique CMS dans la bande, le diamètre de la bobine et la largeur de la bande sont définis selon les besoins individuels. Suivant le type et les fonctions de la machine d’assemblage, les dissipateurs individuels peuvent aussi être dotés, côté ailettes, d’une aide au placement, d’un point d’ancrage collé. Placer le dissipateur CMS du côté des ailettes par succion sans rotation et sur la carte de circuit imprimé avec la surface vers le bas est donc possible.
