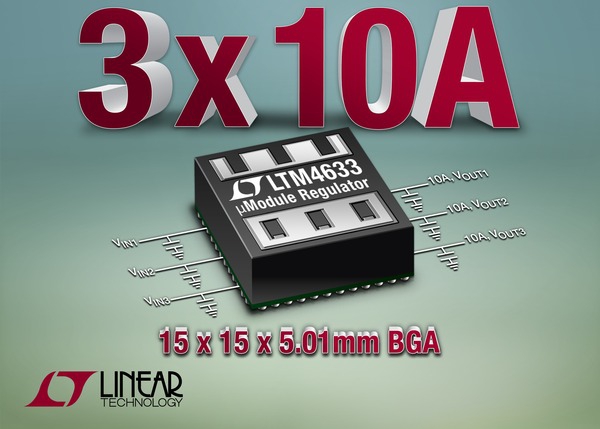

Dans un boîtier BGA de 15x15x5 mm, le LTM4633 regroupe contrôleurs à découpage, Mosfet de puissance, inductances et autres composants.

Avec le LTM4633, Linear Technology complète sa famille µModule avec un produit incluant trois convertisseurs DC-DC à découpage, susceptibles de fournir chacun 10 A à une température ambiante de 52 °C. Avec un radiateur externe et un flux d’air de 200 LFM, la température peut grimper jusqu’à 67 °C.

Le LTM4633 constitue une solution quasi complète regroupant les contrôleurs à découpage, les Mosfet de puissance, les inductances et autres composants. Le tout dans un boîtier BGA de 15x15x5 mm. Seuls sont requis quelques résistances et condensateurs de découplage.

Sur un circuit imprimé double face, l’empreinte est alors limitée à 4,5 cm².

L’utilisateur peut ajuster la tension de sortie de chaque convertisseur entre 0,6 V et 1,8 V (canal 1 et canal 2) ou entre 0,6 V et 5,5 V (canal 3). La mise en parallèle des voies 1 et 2 est envisageable pour délivrer jusqu’à 20 A. La plage de tension d’entrée est 4,7 V à 16 V pour chaque convertisseur. Enfin, la protection contre les surtensions et les surintensités est assurée.

Le LTM4633 est disponible dans les gammes de température -40 °C à +125 °C et -55°C à +125°C.
