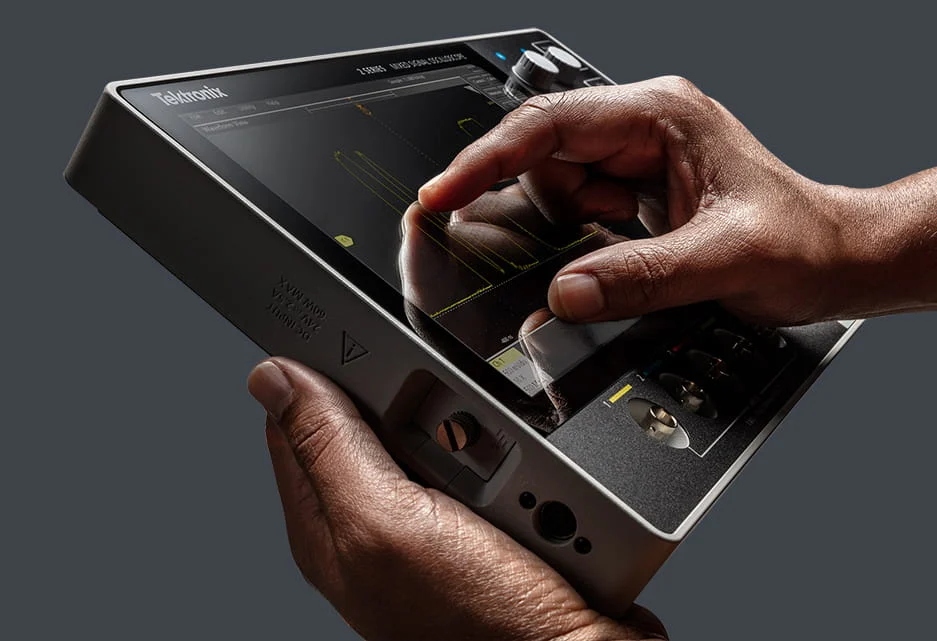

Depuis plusieurs années, les fabricants s’échinent, au moins sur leurs modèles d’entrée de gamme, à créer des appareils de mesure qui ne s’apparentent plus aux intimidants mastodontes d’antan, bardés de dizaines de boutons gris et agrémenté d’un triste cran monochrome. Tektronix franchit aujourd’hui une nouvelle étape dans cette tendance de fond en lançant les oscilloscopes à signaux mixtes Série 2. Pesant à peine 1,8kg pour une épaisseur de 3,8cm sans batterie, cet appareil permet d’économiser de l’espace sur le banc d’essai, mais surtout d’aller effectuer des mesures sur le terrain. Avec sa grosse poignée bleue, son écran tactile 10,1 pouces et son interface simplifiée à l’extrême, il a clairement été penser sinon pour attirer, du moins pour ne pas effrayer tant les étudiants que les électroniciens pour qui la mesure n’est pas la principale tâche. A titre d’exemple, les boutons correspondant à des sources actives ou des paramètres à ajuster se parent d’un anneau de lumière colorée. Pratique également : l’oscilloscope Série 2 s’avère montable sur un support VESA standard, et peut être agrémenté d’une coque de protection optionnelle. Lorsque l’utilisation sur secteur n’est pas possible, deux batteries auxiliaires fournissent jusqu’à huit heures d’autonomie, pour un poids total de 3,6 kg.

Techniquement, le Série 2 vient s’insérer entre ces modèles d’entrée de gamme et les plus puissants Série 3, 4, 5 et 6. Il offre une bande passante allant de 70 à 500MHz avec un taux d’échantillonnage de 2,5GHz sur deux ou quatre canaux d’entrée analogiques. Parmi les fonctionnalités à venir figurent la présence de 16 canaux numériques, d’un générateur de forme d’onde, d’un voltmètre et d’un fréquencemètre ; un générateur de fonctions arbitraires 50MHz est, lui, disponible en option. L’acheteur d’un oscilloscope à signaux mixtes Série 2 récoltera en sus six mois d’accès gratuits aux services TekScope Ultimate et TekDrive. Le premier permet de transférer facilement les données récoltées par l’appareil vers un PC pour les analyser offline ou décoder des protocoles de bus série avancés. De son côté, TekDrive assure le stockage de données et sessions de travail depuis un Série 2 vers le cloud.
