Un seul circuit pour commander l’électronique d’une portière

Le 08/03/2022 à 9:55 par Frédéric Rémond

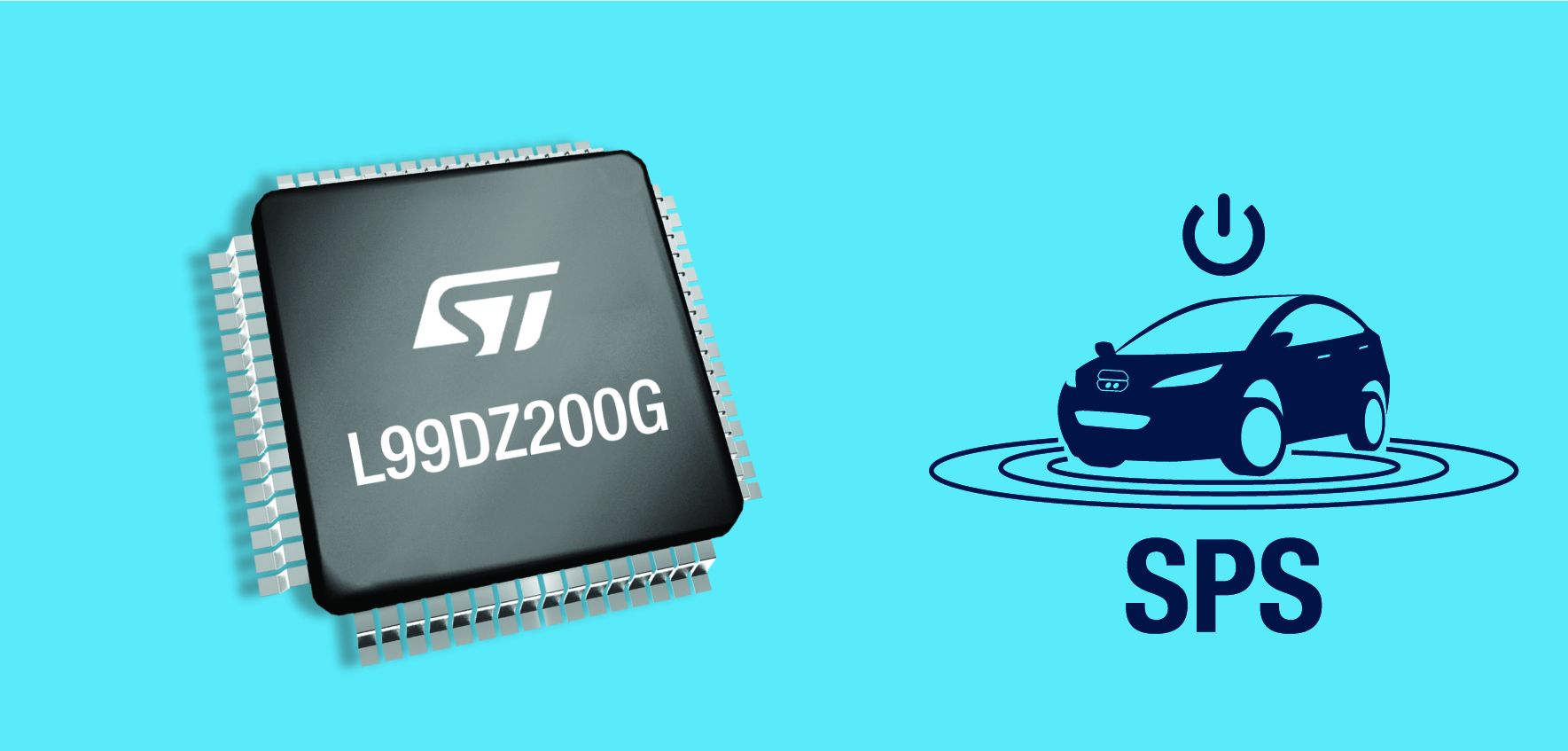

Intégration en hausse dans l’électronique des portières automobiles avec le L99DZ200G, un circuit signé STMicroelectronics qui commande la vitre, le rétroviseur et l’éclairage d’une portière avant ainsi que la vitre de la portière arrière. Ce circuit embarque deux pilotes de grille en pont H pour les moteurs des vitres, un pilote de Mosfet externe pour contrôler le chauffage du rétroviseur, un bloc commandant le fonctionnement électrochrome du rétroviseur et cinq pilotes de diodes Led.

Le L99DZ200G assure également la gestion d’alimentation grâce à ses deux régulateurs 5V à faible chute de tension pour un microcontrôleur et des périphériques externes. Il communique via des ports LIN 2.2a, HS-CAN et SPI 4.0. Conforme AEC-Q100, il est encapsulé en boîtier LQFP64 de 10x10mm et vendu 4,2$ pièce par quantités de 1000.
