Les analyseurs de réseau vectoriels (VNA) ME7838AX et ME7838A4X sont capables de travailler de 70kHz à 125GHz en un seul balayage.

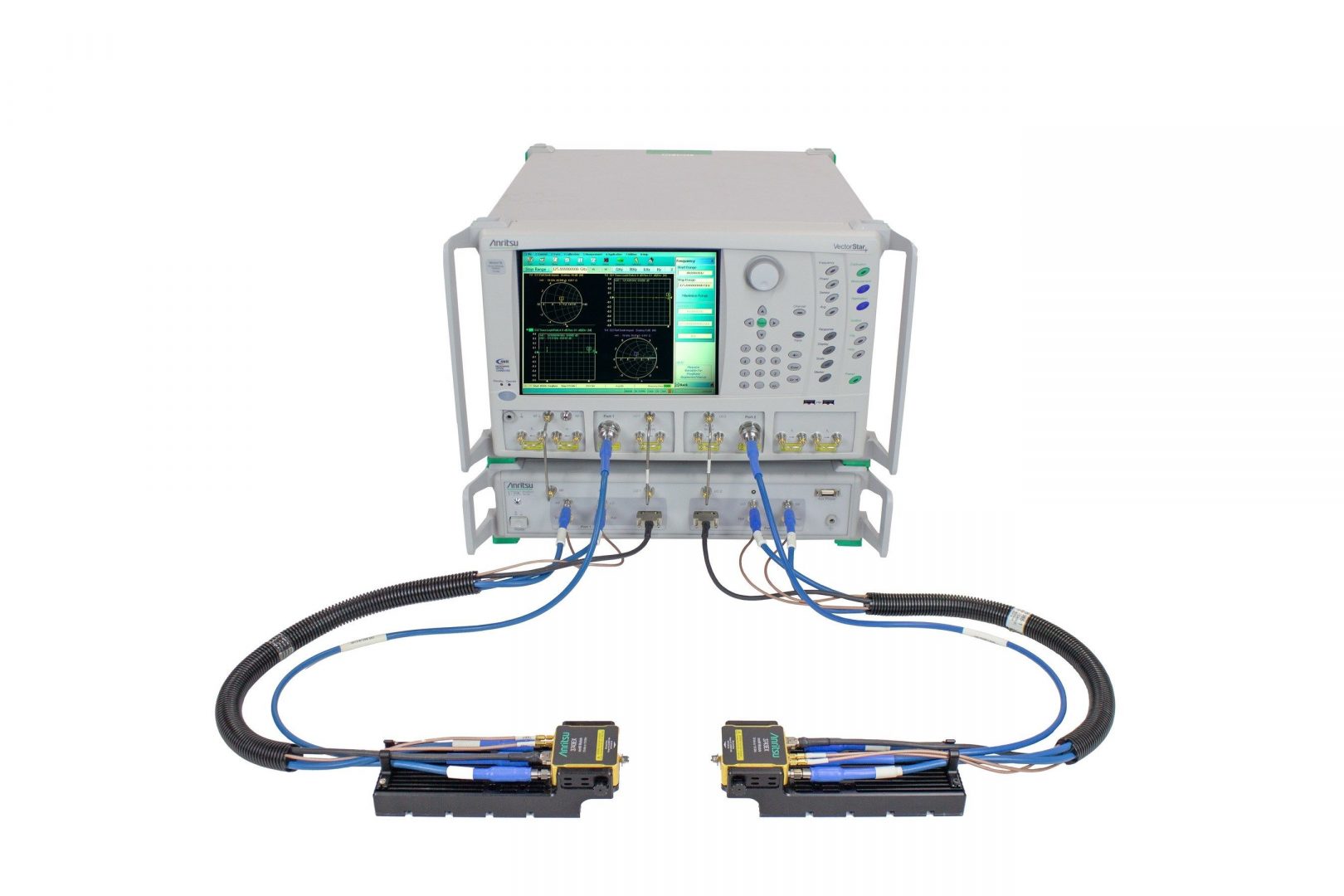

Le Japonais Anritsu, fabricant de solutions de test et mesure en RF et hyperfréquences, en optiques, en radiocommunications, etc., vient de dévoiler les séries VectorStar ME7838AX/EX, annoncées comme les premiers analyseurs de réseau vectoriels à large bande.

En un seul balayage, il est en effet possible de travailler de 70kHz à 110GHz (ME7838EX et ME7838E4X) ou 125GHz (ME7838AX et ME7838A4X), ce qui assure aux concepteurs la possibilité d’améliorer significativement, et en toute confiance, leurs modèles de composants et, ainsi, optimiser encore un peu plus les rendements et les performances initiales.

Chaque analyseur de réseau vectoriel est en fait constitué du modèle MS4647B associé à l’offset de récepteur MS4640B-007 et l’option MS4640B-070 pour descendre à 70kHz, ainsi que de l’ensemble de test à large bande 3739C et deux modules millimétriques 3743EX.

Si l’on s’intéresse aux spécifications du modèle ME7838AX, on trouve une dynamique du système de 119dB à 1GHz (sans option), ou de 97dB à 125GHz (sans option), un bruit de trace de 0,0045dB RMS et 0,03° RMS à 1GHz, ou de 0,0075dB RMS et 0,13° RMS à 125GHz, un plancher de bruit de -109dB à 1GHz, ou -100dB à 125GHz, ainsi qu’une stabilité inférieure à 0,01dB/°C et 0,05°/°C à 1GHz, ou à 0,04dB/°C et 0,25°/°C à 125GHz.

Signalons encore un temps de mesure large bande typique de 450ms (1 port, largeur de FI de 10kHz, 1 601 points) ou de 900ms (2 ports, largeur de FI de 10kHz, 1 601 points). Anritsu propose également les kits d’étalonnage et de vérification de la série 3656C, qui sont caractérisés jusqu’à 125GHz.
